O kompaniji

Sulzer (Švajcarska) jedna je od vodećih svetskih kompanija u oblasti fluid engineering-a, sa tradicijom dužom od 190 godina. Osnovana je u Švajcarskoj 1834. godine i danas posluje širom sveta kroz mrežu proizvodnih pogona, servisnih centara i prodajnih mesta. Sulzer je specijalizovan za razvoj i proizvodnju pumpi, agitatora, miksera, turbokompresora (duvaljki) i druge procesne opreme namenjene najzahtevnijim industrijskim primenama.

Njihova rešenja koriste se u hemijskoj, petrohemijskoj, prehrambenoj, farmaceutskoj, rudarskoj, energetskoj, papirnoj industriji, kao i u sistemima za tretman voda i otpadnih voda. Sulzer je poznat po visokom kvalitetu izrade, energetskoj efikasnosti i dugom radnom veku opreme.

TURBOFLUID je zvanični zastupnik kompanije SULZER za Srbiju, pokrivamo sve industrije izuzev javnih vodovoda i energetike (oil&gas, elektrane). Takođe, bavimo se distribucijom Sulzerove opreme na teritoriji Bosne i Hercegovine, Republike Srpske.

Sadržaj stranice:

• centrifugalne pumpe
• agitatori
• potapajući mikseri
• turbokompresori (duvaljke)

---

Centrifugalne pumpe

Sulzer pumpe su prilagođene za sve vrste fluida, a karakteriše ih primena kod visoko abrazivnih i korozivnih fluida, kao i fluida u kojima su prisutne čvrste čestice.

Pumpe su dostupne u različitim materijalnim izvedbama, uključujući liveno gvožđe, nerđajući čelik, duplex i super duplex čelike, kao i specijalne legure otporne na koroziju i habanje. Na taj način obezbeđuje se optimalan izbor pumpe za rad sa različitim procesnim fluidima i zahtevnim industrijskim uslovima.

Tipovi pumpi

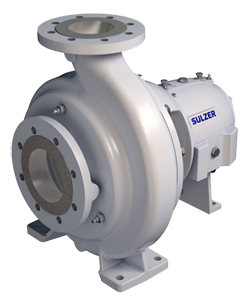

Sulzer AHLSTAR centrifugalne pumpe

Serija Sulzer AHLSTAR predstavlja jednu od najpoznatijih porodica procesnih centrifugalnih pumpi na svetskom tržištu. Projektovane su za rad u kontinuiranim industrijskim procesima gde su pouzdanost, visoka hidraulička efikasnost i minimalni troškovi održavanja od ključnog značaja.

Konstrukcija pumpi zasnovana je na dugogodišnjem iskustvu kompanije Sulzer u oblasti transporta procesnih fluida, uz primenu savremenih CFD analiza, optimizovanih hidrauličkih profila i modularnog koncepta izrade. Zahvaljujući tome, AHLSTAR pumpe obezbeđuju visok stepen iskorišćenja, stabilan rad i dug vek trajanja čak i u najzahtevnijim radnim uslovima.

Konstrukcija pumpi

AHLSTAR pumpe konstruisane su kao jednostepene horizontalne centrifugalne pumpe sa radijalnim deljenjem kućišta, projektovane prema međunarodnom standardu ISO 5199, dok priključne dimenzije odgovaraju standardu ISO 2858.

Osnovne karakteristike konstrukcije uključuju:

• horizontalnu “back pull-out” konstrukciju
• jednostepeno zatvoreno radno kolo
• modularni koncept izrade
• robusno kućište pumpe
• visoku krutost osovine
• niske radijalne sile
• optimizovanu geometriju hidraulike
• mogućnost ugradnje različitih sistema zaptivanja

Back pull-out konstrukcija omogućava demontažu rotacionog sklopa bez demontaže kućišta pumpe ili cevovoda, čime se značajno skraćuje vreme servisiranja i smanjuju troškovi održavanja.

Hidrauličke karakteristike

Projektovanjem radnog kola korišćene su CFD simulacije radi postizanja maksimalnog hidrauličkog stepena korisnosti i ravnomerne raspodele brzina strujanja.

Karakteristike hidraulike uključuju:

• visok stepen iskorišćenja
• široko radno područje oko BEP (Best Efficiency Point)
• nizak NPSHr
• stabilne radne karakteristike
• smanjene aksijalne i radijalne sile
• minimalne vibracije
• mali nivo pulsacija pritiska

Posebna pažnja posvećena je radu pumpe u promenljivim procesnim uslovima kako bi se očuvala stabilnost sistema i smanjilo opterećenje ležajeva.

Tehničke karakteristike

U zavisnosti od modela, AHLSTAR pumpe pokrivaju širok opseg radnih parametara:

• protok do nekoliko hiljada m³/h
• visina dizanja preko 160 m
• radni pritisak do 25 bara (u zavisnosti od izvedbe)
• temperatura fluida od približno -40 °C do preko +180 °C
• frekventna regulacija obrtaja
• ATEX izvedbe
• mogućnost rada sa korozivnim i abrazivnim fluidima

Materijali izrade

AHLSTAR pumpe proizvode se u velikom broju materijalnih izvedbi kako bi zadovoljile zahteve različitih industrijskih procesa.

Najčešći materijali uključuju:

• liveno gvožđe
• nodularni liv
• ugljenični čelik
• AISI 304, AISI 316, AISI 316L
• Duplex nerđajući čelik
• Super Duplex
• specijalne legure otporne na koroziju (Hastelloy®, Alloy 20 i druge)

Za rad sa abrazivnim medijumima dostupni su materijali povećane otpornosti na habanje, kao i različiti zaštitni premazi.

Sistemi zaptivanja

Sulzer AHLSTAR pumpe podržavaju veliki broj sistema zaptivanja:

• jednostruke mehaničke zaptivke
• dvostruke mehaničke zaptivke
• cartridge seal izvedbe
• API Seal sistemi
• zaptivke sa spoljnim ispiranjem
• sistemi sa barijernim fluidom

Izbor zaptivnog sistema vrši se prema hemijskom sastavu fluida, radnom pritisku, temperaturi i uslovima procesa.

Energetska efikasnost

Kod projektovanja AHLSTAR serije poseban akcenat stavljen je na energetsku efikasnost.

Optimizacijom geometrije radnog kola i kućišta postiže se:

• visok hidraulički stepen korisnosti
• smanjenje specifične potrošnje energije
• rad u zoni maksimalne efikasnosti (BEP)
• smanjenje troškova eksploatacije
• produžen vek trajanja opreme

Prilikom izbora pumpe Sulzer koristi sopstvene hidrauličke proračune kako bi se svaka pumpa dimenzionisala što bliže optimalnoj radnoj tački.

Industrije primene

• hemijska i petrohemijska industrija
• rafinerije
• energetika
• industrija papira i celuloze
• prehrambena industrija
• farmaceutska industrija
• rudnici i prerada minerala
• proizvodnja biogoriva
• tretman voda i otpadnih voda

Prednosti Sulzer pumpi

• visoka energetska efikasnost
• pouzdan rad u kontinuiranim procesima
• dug vek trajanja
• otpornost na koroziju i habanje
• niski troškovi održavanja
• globalna servisna podrška i dostupnost rezervnih delova

Potreban Vam je savet oko izbora adekvatne opreme? Kontaktirajte nas

---

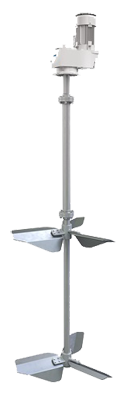

Sulzer SALOMIX™ i Scaba industrijski agitatori

Napredna rešenja za procese mešanja i prenosa mase

Sulzer predstavlja jednog od svetskih lidera u razvoju i proizvodnji industrijskih agitatora namenjenih najzahtevnijim procesnim aplikacijama. Program SALOMIX™ i Scaba obuhvata širok spektar agitacionih sistema projektovanih za procese homogenizacije, suspendovanja čvrstih čestica, disperzije gasova, prenosa toplote i mase, kao i održavanja stabilnosti procesnih fluida.

Projektovanje agitatora zasniva se na primeni CFD (Computational Fluid Dynamics) analiza, laboratorijskih ispitivanja i dugogodišnjeg iskustva u optimizaciji hidrodinamike procesa. Svaki agitator dimenzioniše se prema karakteristikama fluida, geometriji rezervoara i tehnološkim zahtevima procesa, čime se obezbeđuje maksimalna efikasnost uz minimalnu specifičnu potrošnju energije.

• hydrofoil impelere za maksimalnu energetsku efikasnost
• aksijalne propelere velikog protoka
• radijalne turbine za procese visokog smicanja
• marine propelere impelere za suspendovanje čvrstih čestica
• impelere za disperziju gasova
• specijalna radna kola za kristalizaciju i fermentaciju

U zavisnosti od procesa koriste se različite geometrije lopatica, čime se ostvaruje optimalan odnos između protoka, razvijenog potiska i utrošene energije.

Materijali izrade

U zavisnosti od procesnih uslova, Sulzer agitatori proizvode se od različitih konstrukcionih materijala.

Najčešće korišćeni materijali su:

Za rad sa abrazivnim i agresivnim medijumima dostupne su dodatne zaštite:

• keramičke prevlake
• poliuretanske obloge
• gumene obloge
• epoksidni i specijalni antikorozivni premazi

Zaptivni sistemi

Sulzer agitatori mogu biti opremljeni različitim sistemima zaptivanja:

• jednostruki mehanički zaptivači
• dvostruki mehanički zaptivači
• cartridge seal sistemi
• lip seal zaptivači
• packing sistemi

Za zahtevne procese dostupni su sistemi sa spoljnim ispiranjem, hlađenjem ili barijernim fluidom prema API standardima.

Tehničke karakteristike

Program SALOMIX™ i Scaba obuhvata širok opseg radnih parametara:

• snaga pogona od 0,18 kW do preko 500 kW
• prečnik impelera od 150 mm do preko 6.000 mm
• dužina osovine preko 15 m
• rad u rezervoarima zapremine od nekoliko stotina litara do više desetina hiljada m3
• mogućnost rada pri visokim temperaturama i pritiscima
• izvedbe za korozivne, abrazivne i eksplozivne medijume
• regulacija brzine pomoću frekventnih regulatora (VFD)

Za svaku aplikaciju Sulzer vrši hidrauličko dimenzionisanje kako bi se postigli optimalni parametri mešanja uz minimalnu instaliranu snagu.

Industrije primene

• hemijska industrija
• rudarska industrija
• industrija celuloze i papira
• prehrambena industrija
• tretman voda i otpadnih voda
• industrija đubriva
• energetika

Potreban Vam je savet oko izbora adekvatne opreme? Kontaktirajte nas

---

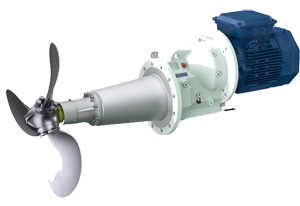

Sulzer ABS potapajući mikseri

Sulzer ABS potapajući mikseri predstavljaju jedno od najpouzdanijih rešenja za procese mešanja u postrojenjima za tretman komunalnih i industrijskih otpadnih voda, hemijskoj industriji i drugim procesima gde je neophodno održavanje homogenosti fluida, suspendovanje čvrstih materija ili sprečavanje taloženja.

Zahvaljujući dugogodišnjem iskustvu kompanije Sulzer u oblasti hidrodinamike i tehnologije transporta fluida, ABS mikseri projektovani su za maksimalnu efikasnost mešanja uz minimalnu potrošnju električne energije. Konstrukcija uređaja optimizovana je primenom CFD analiza i laboratorijskih ispitivanja kako bi se ostvario optimalan obrazac strujanja u rezervoaru i maksimalni efekat mešanja.

Princip rada

Potapajući mikseri rade na principu aksijalnog transporta fluida pomoću posebno projektovanog propelera velikog prečnika. Rotacija propelera stvara snažan mlaz fluida koji omogućava:

Tehničke karakteristike

ABS potapajući mikseri dostupni su u širokom opsegu veličina i snaga.

Tipične karakteristike uključuju:

• snagu motora od 0,8 kW do preko 30 kW
• prečnik propelera od 180 mm do preko 2.500 mm
• brzinu obrtanja prilagođenu procesu (sporohodne i brzohodne izvedbe)
• potisak od nekoliko stotina do više hiljada njutna (N)
• rad u kontinuiranom režimu (S1)
• mogućnost upravljanja preko frekventnih regulatora
• IP68 zaštitu elektromotora izolaciju klase F ili H
• ATEX izvedbe za eksplozivne atmosfere

Konstrukcija uređaja

ABS mikseri projektovani su za dugotrajan kontinuirani rad u veoma zahtevnim uslovima eksploatacije.

Osnovni elementi konstrukcije obuhvataju:

• elektromotor u potpuno zatvorenom kućištu
• planetarni ili cilindrični reduktor (kod sporohodnih izvedbi)
• osovinu od nerđajućeg čelika
• hidrodinamički optimizovan propeler
• dvostruki sistem mehaničkog zaptivanja
• uljnu komoru za zaštitu zaptivača
• senzore temperature motora
• senzore prodora vlage sistem
• vođica za jednostavno podizanje i spuštanje miksera

Kompletna konstrukcija omogućava jednostavno održavanje bez pražnjenja rezervoara.

Propeleri visokog stepena iskorišćenja

Jedna od osnovnih karakteristika Sulzer ABS miksera jeste upotreba propelera projektovanih za maksimalni protok uz minimalnu instalisanu snagu.

U zavisnosti od primene koriste se:

• dvolisni propeleri
• trolisni propeleri
• hidrodinamički optimizovani aksijalni propeleri
• propeleri za velike protoke
• propeleri za viskozne medijume

Posebna geometrija lopatica omogućava visok stepen korisnosti i ravnomernu raspodelu brzina strujanja kroz čitav rezervoar.

Zaptivni sistem

Za pouzdan rad u potopljenim uslovima Sulzer koristi dvostruki sistem mehaničkog zaptivanja.

Karakteristike uključuju:

• dvostruke mehaničke zaptivače
• uljnu komoru između zaptivača
• zaštitu od prodora vlage
• senzore curenja
• mogućnost rada u kontinuiranom režimu

Ovakva konstrukcija značajno produžava radni vek uređaja i smanjuje potrebu za održavanjem.

Primena

Sulzer ABS mikseri koriste se u velikom broju industrijskih procesa:

• industrijska postrojenja za tretman otpadnih voda
• digestori
• anoksične i aerobne zone
• rezervoari za homogenizaciju
• bazeni za aktivni mulj
• hemijska industrija
• prehrambena industrija
• proizvodnja biogasa
• celuloza i papir
• rudarska industrija

Prednosti Sulzer agitatora i miksera

• CFD optimizovan dizajn
• visok stepen hidrodinamičke efikasnosti
• niska specifična potrošnja energije
• ravnomerna raspodela brzina strujanja u rezervoaru
• pouzdano suspendovanje čvrstih čestica
• efikasna disperzija gasova
• smanjene vibracije i opterećenje ležajeva
• dug radni vek opreme
• minimalni troškovi održavanja
• mogućnost projektovanja prema specifičnim zahtevima procesa

Potreban Vam je savet oko izbora adekvatne opreme? Kontaktirajte nas

---

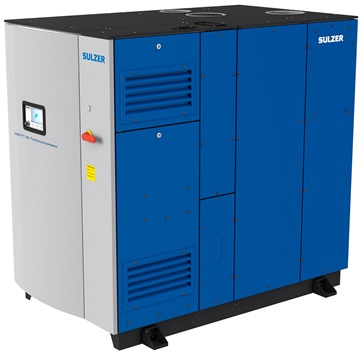

Turbokompresori (Duvaljke)

Princip rada zasniva se na usisavanju vazduha u centralni deo radnog kola (impelera), nakon čega se vazduh ubrzava dejstvom centrifugalne sile i izlazi pod povećanim pritiskom. Magnetni ležajevi održavaju rotor u idealnom položaju pomoću elektromagnetnog polja i naprednog sistema automatske kontrole, eliminišući trenje i habanje karakteristično za konvencionalne mehaničke ležajeve.

HST model	Kapacitet (do)	Opseg rasta pritiska	Ulazna snaga (max)
HST 5	3’000 Nm3/h	90kPa	30 – 70 kW
HST 10	5’400 Nm3/h	90kPa	50 – 120 kW
HST 20	7’000 Nm3/h	100kPa	100 – 190 kW
HST 30	15’000 Nm3/h	130kPa	190 – 350 kW
HST 40	16’100 Nm3/h	85kPa	300 – 400 kW
HST 2500	2’200 Nm3/h	125kPa	69 – 100 kW
HST 6000	6’800 Nm3/h	125kPa	240 kW

Primena

• Postrojenja za prečišćavanje otpadnih voda
• Industrijski sistemi aeracije
• Biološki tretman otpadnih voda
• Komunalna infrastruktura
• Industrijska postrojenja sa potrebom za komprimovanim vazduhom

Prednosti Sulzer duvaljki

• Izuzetno visoka energetska efikasnost
• Niska potrošnja električne energije
• Nizak nivo buke i vibracija
• Kompaktan dizajn
• Pouzdan rad u kontinualnom režimu
• Smanjeni operativni troškovi postrojenja

---

Sulzer svojim dugogodišnjim iskustvom, inovativnim pristupom i visokim standardima kvaliteta predstavlja pouzdan izbor za industrijske procese gde su efikasnost, sigurnost rada i dugoročna pouzdanost opreme od ključnog značaja.

Potreban Vam je savet oko izbora adekvatne opreme? Kontaktirajte nas

Sulzer®, SALOMIX™, Scaba® i HST™ predstavljaju registrovane robne marke kompanije Sulzer Ltd. Sve fotografije, nazivi proizvoda i zaštitni znakovi pripadaju njihovim vlasnicima.
